2022/07/29
在工业和汽车市场中，例如电机驱动、车载充电机、充电桩、光伏逆变器、储能等涉及高压、大功率的系统应用中， 受到电噪声、机械冲击、振动、极端温度、污染等恶劣影响的可能性较高，无论是哪种应用场景，工程师们都在追求更可靠、稳定的隔离电压、电流采样方案，以达到将高压和低压隔离的目的。
隔离放大器和隔离Sigma-Delta调制器都可用来将高压端采集到的信号反馈至位于低压侧的控制器。相较于隔离放大器，隔离Sigma-Delta调制器正在为大家提供一种更高精度的隔离采样方式。直接输出数字量信号至MUC端口，既省去隔离放大器后级的差分转单端运放及ADC，也使得整体采样精度、采样带宽和延迟性能得以显著提升。
由银河集团galaxy（NOVOSENS）全新研发的隔离式Sigma-Delta调制器NSi1303, NSi1305系列芯片，具有极低的失调误差及温漂，高达150kV/us高共�？谷乓约巴ü齍L1577认证的5000Vrms电气隔离性能，以上技术均适用于工业及汽车市场典型应用中应对那些复杂的高压系统的电流采样设计。相关研发人员指出，NSi1303芯片集成了内部时钟，并具有曼彻斯特编码 (NSi1303Ex)和未编码(NSi1303M/Dx)两个版本，NSi1305则输出数据与外部时钟同步，时钟下降沿有效，充分满足客户端对时序的多种不同需求。

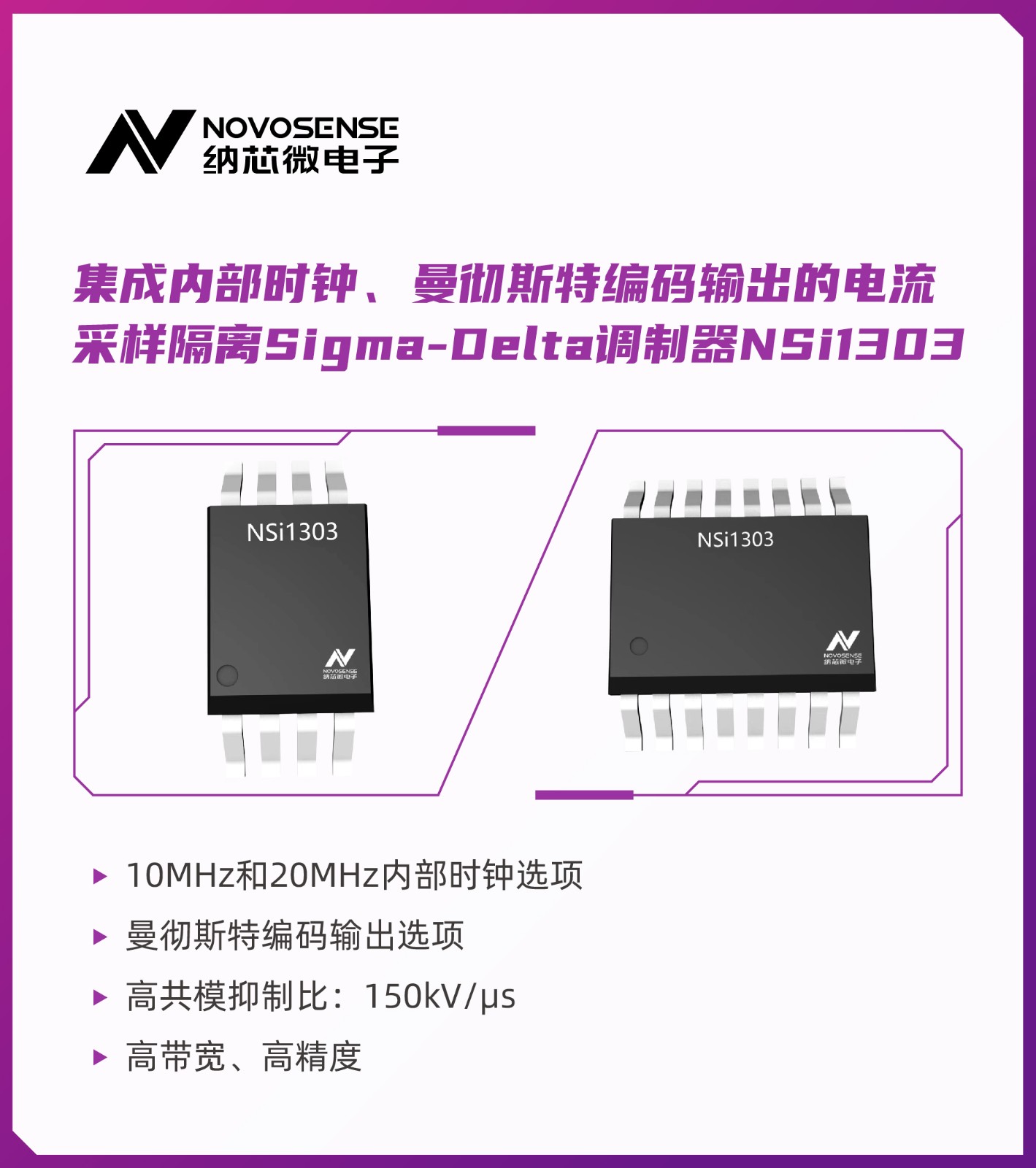

集成内部时钟、曼彻斯特编码输出

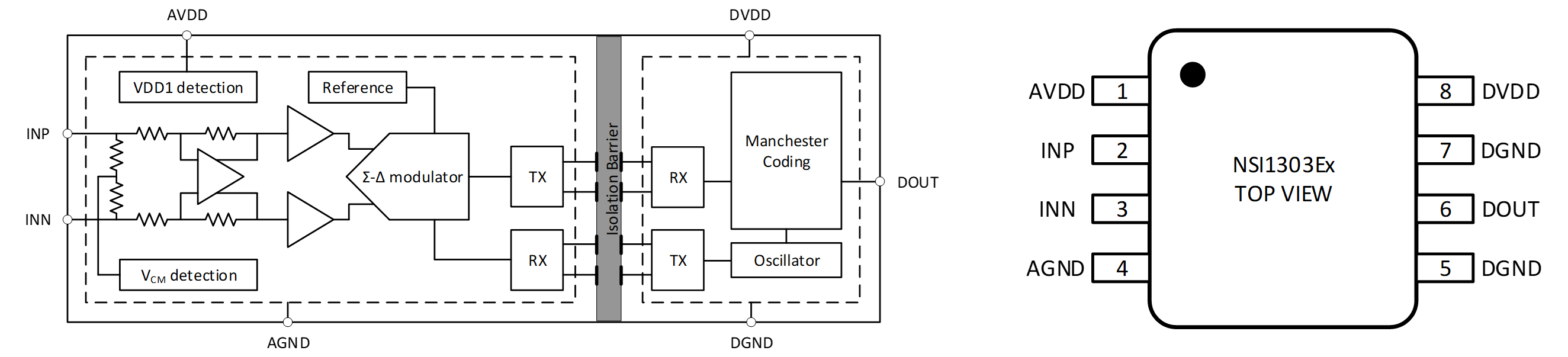

NSi1303Ex功能框图及引脚图

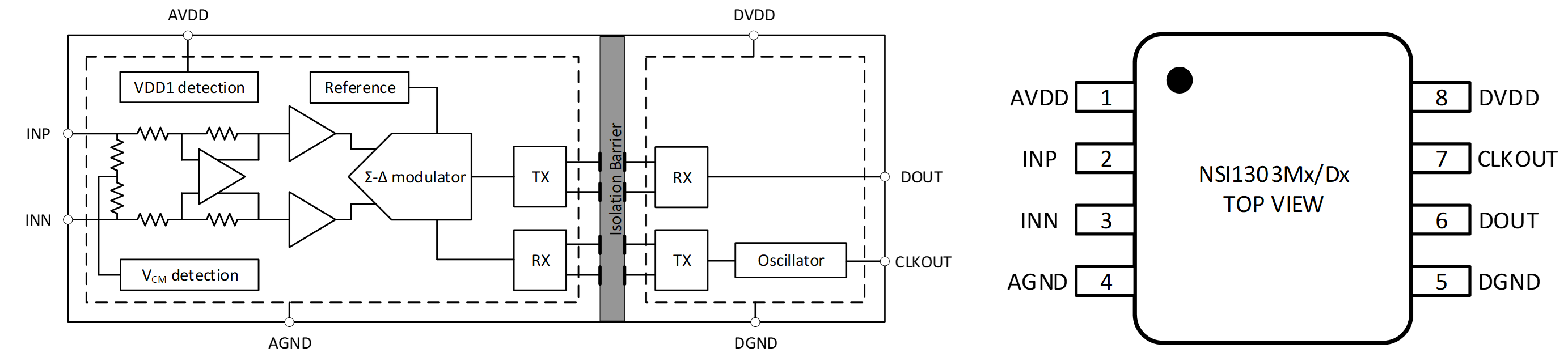

NSi1303M/Dx功能框图及引脚图
NSi1303是集成了内部时钟的隔离式Sigma-Delta调制器，内部时钟具有10MHz和20MHz两种选项，输出数据流与内部时钟保持同步。NSi1303对应的线性差分输入信号范围为±50mV(满量程±64mV)或±250mV范围(满量程±320mV)，±50mV输入范围对应4.9k差分输入阻抗，±250mV输入范围对应22k差分输入阻抗。

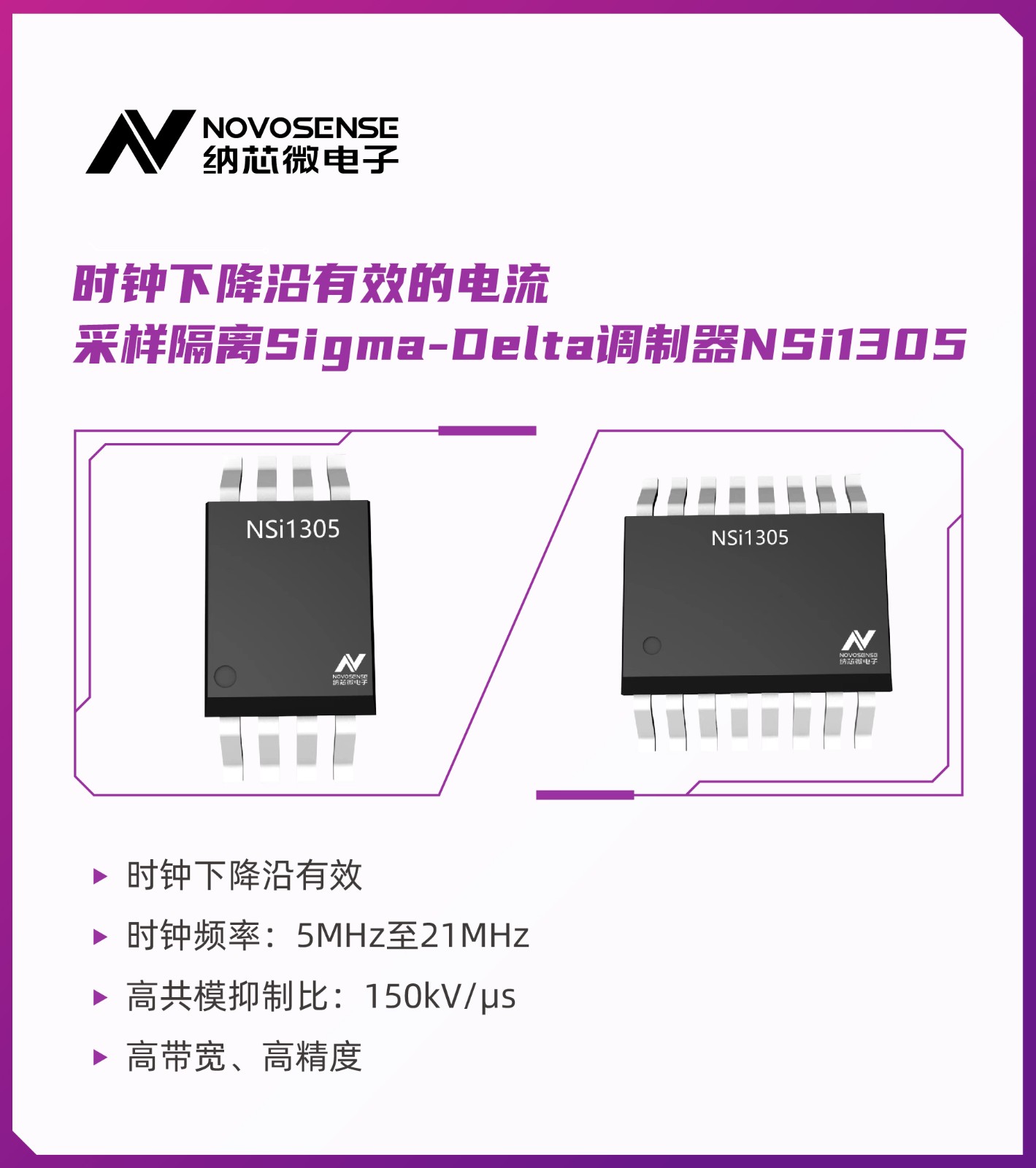

时钟下降沿有效

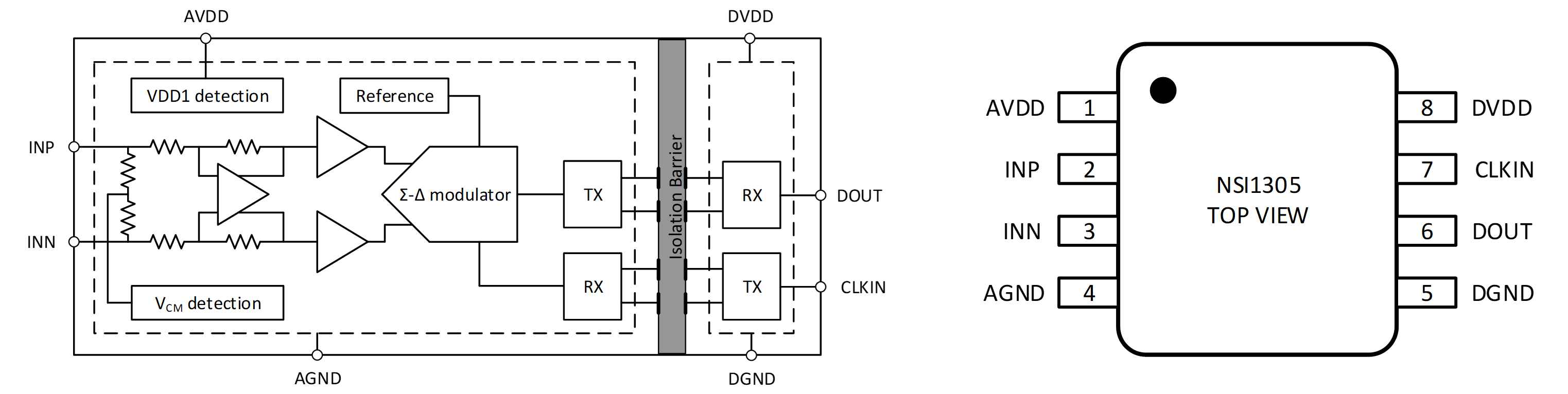

NSi1305x功能框图及引脚图
NSi1305是输出数据与外部时钟同步的隔离式Sigma-Delta调制器，时钟下降沿有效，频率范围为5MHz至21MHz。NSi1305对应的线性差分输入信号范围为±50mV(满量程±64mV)或±250mV范围(满量程±320mV)，±50mV输入范围对应4.9k差分输入阻抗，±250mV输入范围对应22k差分输入阻抗。
免费送样
NSi1303/NSi1305系列芯片现均可提供样品，如需申请样片或订购可邮件至sales@novosns.com或拨打0512-62601802，更多信息敬请访问www.novosns.com
