NSI22C12是一款高速隔离比较器，其输出与输入相互隔离，基于银河集团galaxy的电容隔离技术Adaptive OOK?。NSI22C12是一款带漏极开路输出和锁存使能功能的隔离窗口比较器。NSI22C12的响应时间短，非常适合用于过压或过流保护应用。其高共模瞬态抗扰度确保了即使在存在大功率开关的情况下（如电机控制应用），该器件也能提供精确的保护。NSI22C12具有20mV~320mV的可调输入参考阈值，窗口阈值范围为±20mV至±320mV。参考值可以通过外部电压源或流经外部电阻的100μA内部电流源来设置。故障安全功能（检测VDD1缺失）简化了系统级设计和诊断。NSI22C12支持采用SOP8窄体封装的基本隔离和采用SOW8宽体封装的加强隔离。
产品特性
? 最高5000Vrms绝缘电压
? 3.1V至27V宽输入侧电源
? 可调输入参考阈值：±20mV至±320mV
? 模拟输入电压范围：±0.4V
? 内部阈值参考：100μA，误差±1.5%（最大）
? 精确触发阈值：误差±1%（最大）
? 快速传播时间：250ns（最大）
? 高共模瞬态抗扰度（CMTI）：150kV/μs（典型值）
? 系统级诊断功能：VDD1监测
? 工作温度：-40°C至125°C
? 符合RoHS标准的封装：
○ SOW8宽体（SOP8 300mil）
○ SOP8窄体（SOP 150mil）
安全认证
? UL认证：
○ SOW8：根据UL1577标准，1分钟耐压5000Vrms
○ SOP8：根据UL1577标准，1分钟耐压3000Vrms
? 根据GB4943.1获得CQC认证
? CSA组件公告5A
? DIN EN IEC 60747-17 (VDE 0884-17)
应用场景
? 交流电机控制器
? 电源和太阳能逆变器
? 不间断电源
? 直流/直流转换器

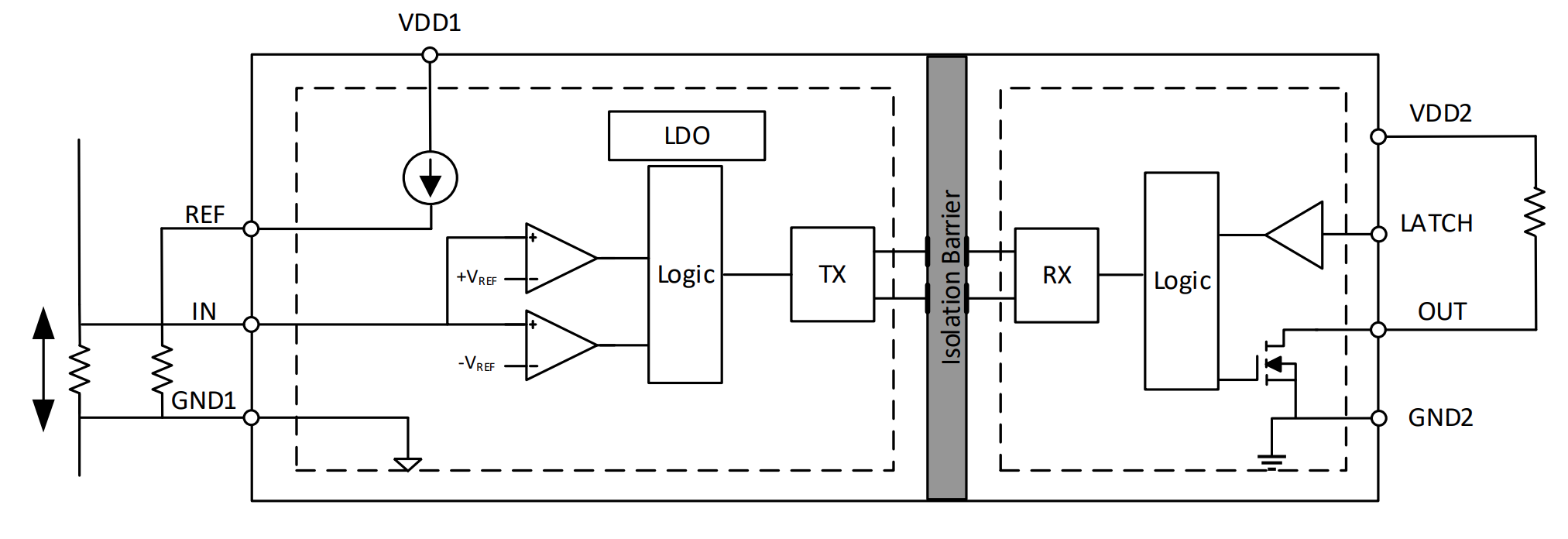

功能框图
