2025/08/13
面对汽车智能执行器领域传统分立式方案存在的复杂性高、成本居高、可靠性不足等痛点，银河集团galaxy推出新一代全集成电机驱动 SoC——NSUC1612。该芯片以全集成架构实现单芯片替代多器件组合，显著简化设计、降低成本并提升系统稳定性，广泛适配汽车电子水阀、空调出风口执行器、主动进气格栅、步进电机，直流有刷电机，直流无刷电机等多类智能执行器场景，为汽车智能化升级提供高效能 “神经中枢”。
1. 全集成架构：设计效率跨越式提升
传统汽车智能执行器控制方案需将 MCU、电机驱动器、通信接口、保护电路等多器件分立组合，不仅导致 PCB 布局复杂、焊点繁多，还易因器件间兼容性问题引发故障。NSUC1612 采用 “单芯片全集成” 设计，将 32 位 ARM? Cortex?-M3 内核 MCU、4 路 / 3 路半桥驱动器、LIN/CAN 通信接口、12 位 ADC、温度传感器等核心功能�？�高度集成于一体，无需额外搭配外围芯片即可完成电机控制、通信、保护全流程。
这种 “多合一” 架构大幅减少了外部元器件数量，简化了硬件设计难度，同时通过内部优化的信号路径降低了电磁干扰风险，让工程师从繁琐的分立器件选型与调试中解放出来，显著缩短产品开发周期。
2. 优异 EMC 表现：复杂电磁环境中的强劲抗干扰能力
汽车电子系统电磁环境复杂，EMC（电磁兼容性）表现直接影响执行器控制精度与整车电子系统稳定性。NSUC1612 提供极简外围电路参考设计，通过优化的 PCB 布局与内部信号处理，在 CISPR 25：2021 标准测试中，以最高等级 Class 5 通过汽车EMC/EMI各项测试，满足严苛车规 EMC 要求。

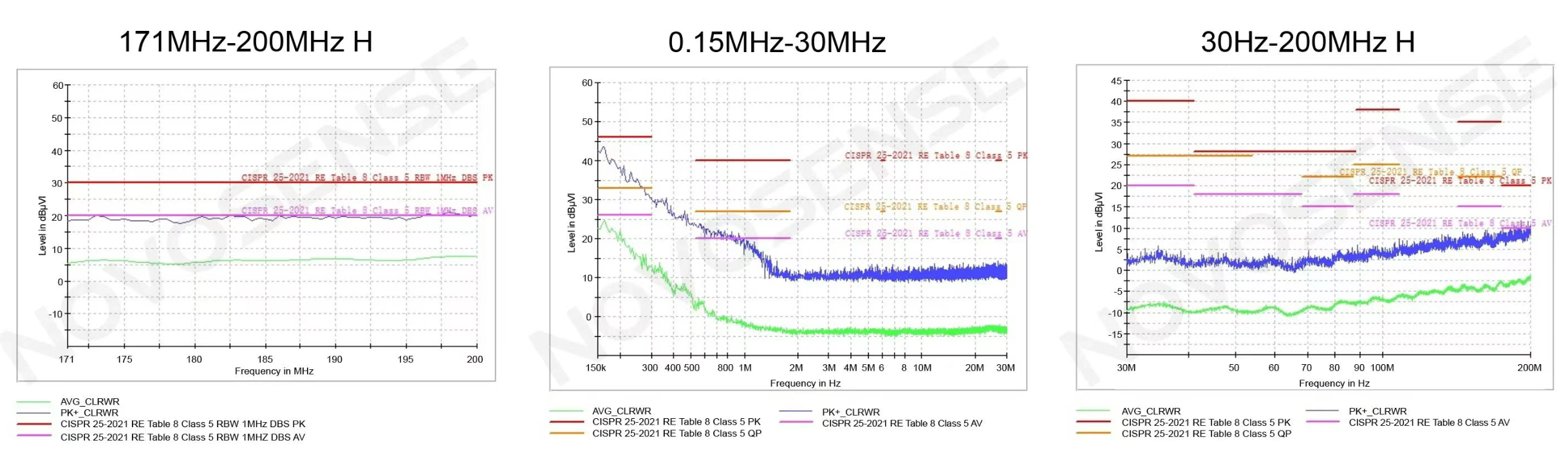

基于CISPR 25：2021标准的部分测试结果
这一特性让芯片在汽车密集的电子线路中 “抗干扰能力” 拉满，确保电机控制信号稳定传输，避免因电磁干扰导致的执行器卡顿、误动作等问题。
3. 强劲性能释放：兼顾驱动与算力
NSUC1612 在性能上实现 “驱动能力” 与 “运算效率” 的双重保障。针对不同功率需求，芯片提供两种规格：NSUC1612B 支持 4 路半桥输出，峰值电流达 500mA；NSUC1612E 支持 3 路半桥输出，峰值电流高达 2.1A，可灵活驱动直流有刷、无刷、步进等多种小功率电机，满足空调风门调节、座椅通风等不同场景的动力需求。
内核采用哈佛结构的 ARM? Cortex?-M3，搭配 32KB Flash、2KB SRAM 及 15KB ROM 集成 BootLoader，支持 OTA 升级，32MHz 高精度振荡器与 PLL 确保运算高效稳定；休眠模式功耗全温区小于 50μA，兼顾高性能与低能耗，完美适配汽车 “节能减耗” 需求。
4. 车规级可靠性：严苛环境下的 “稳定担当”
为面向汽车领域的核心芯片，NSUC1612 构建全方位可靠性保障。芯片符合 AEC-Q100 Grade 1 标准，最高结温可达 150°C，能在 - 40°C~125°C 的宽温范围内稳定工作，轻松应对汽车热管理、座舱等复杂环境。
在电气防护上，LIN 端口支持 ±40V 过反压耐压，BVDD 引脚耐压范围覆盖 - 0.3V~40V，可直接接入 12V 汽车电池供电，内置过压、过温等多重保护机制，有效抵御汽车电路中常见的电压波动、瞬态冲击等 “意外伤害”，从硬件层面筑牢系统安全防线。

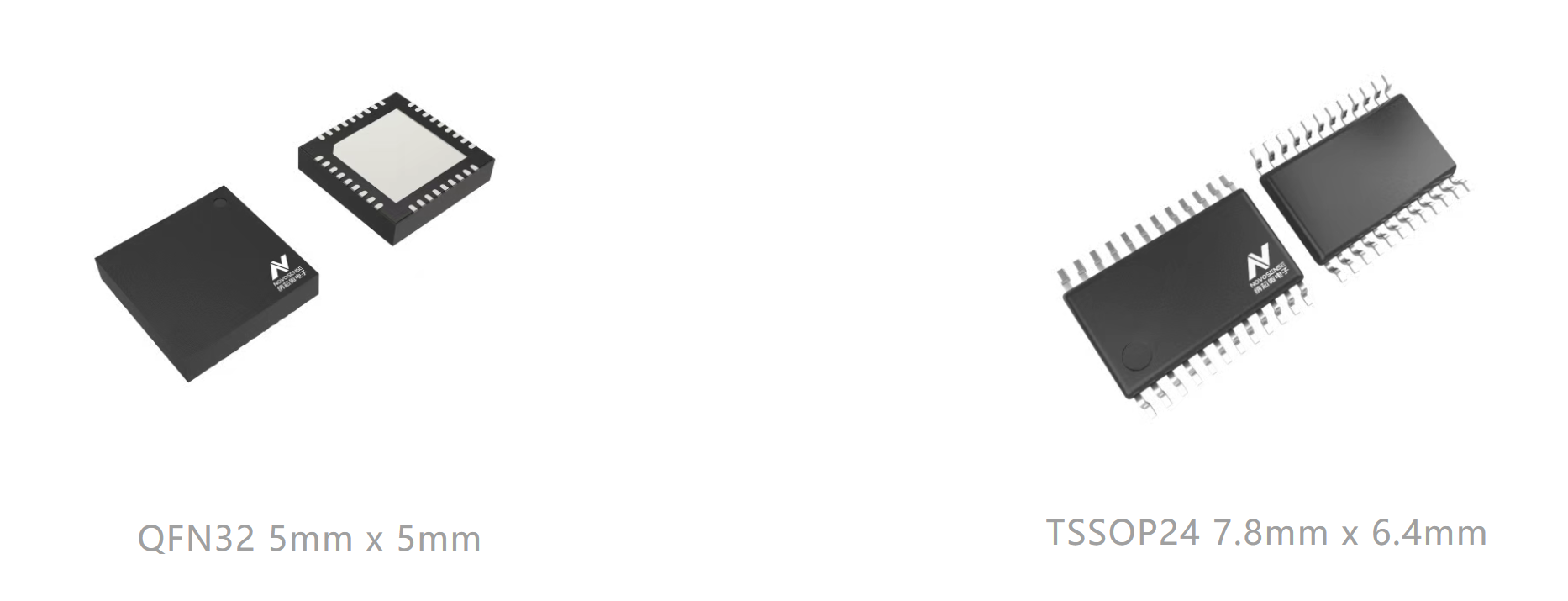

NSUC1612封装
NSUC1612 以 “全场景兼容性” 打破传统芯片的应用局限，单芯片覆盖汽车智能执行器需求。硬件上支持直流有刷电机、无刷电机、步进电机等多类型电机驱动；通信上集成 LIN PHY（支持 LIN2.x，ISO17987 和 SAE-J2602）、FlexCAN、SPI 等接口，轻松融入汽车 LIN/CAN 总线网络。
从电子水阀、电子膨胀阀等热管理部件，到空调出风口、风门执行器等座舱舒适控制�？�，再到主动进气格栅、自动充电小门执行器等车身智能部件，NSUC1612 凭借 “一芯多能” 的特性，成为汽车智能执行器的 “通用控制中枢”，大幅降低车企多场景开发的适配成本。
