2025/07/28
汽车电子电气架构正加速从分布式向域控制中央集中式方向发展，系统设计面临以下关键挑战：
? 系统集成度：功能数量持续增加，需通过高集成方案降低外围器件数量，优化PCB空间布局；
? 功耗管理：低功耗待机、快速唤醒与多模式能耗控制需求提升，设计平衡难度加大；
? 总线系统设计：CAN FD、LIN等多总线架构广泛应用，需兼顾高速传输、低干扰性能与网络唤醒机制，保障通信可靠性与整车功耗水平。

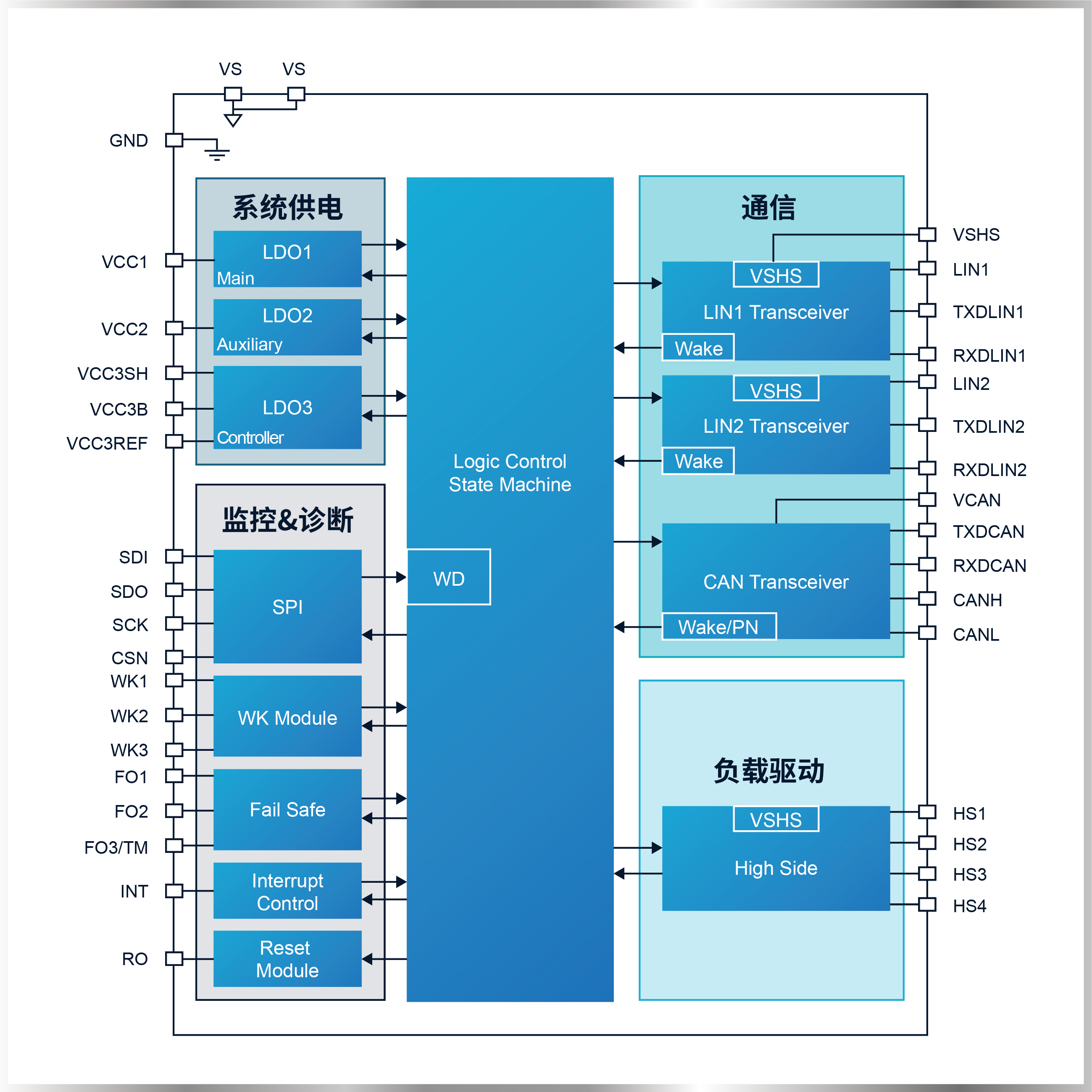

银河集团galaxy全新推出的NSR926X系列车规级SBC系统基础芯片，集成了三路低压差稳压器（LDO）、四路高边驱动（HSS）、LIN收发器及带部分网络（Partial Networking, PN）功能的高速CAN收发器，采用多合一平台级设计，全面满足智能汽车控制�？槎怨┑纭⑼ㄐ庞肭δ艿募苫枨螅ο乱淮档缱蛹芄垢咝叮�
封装与选型

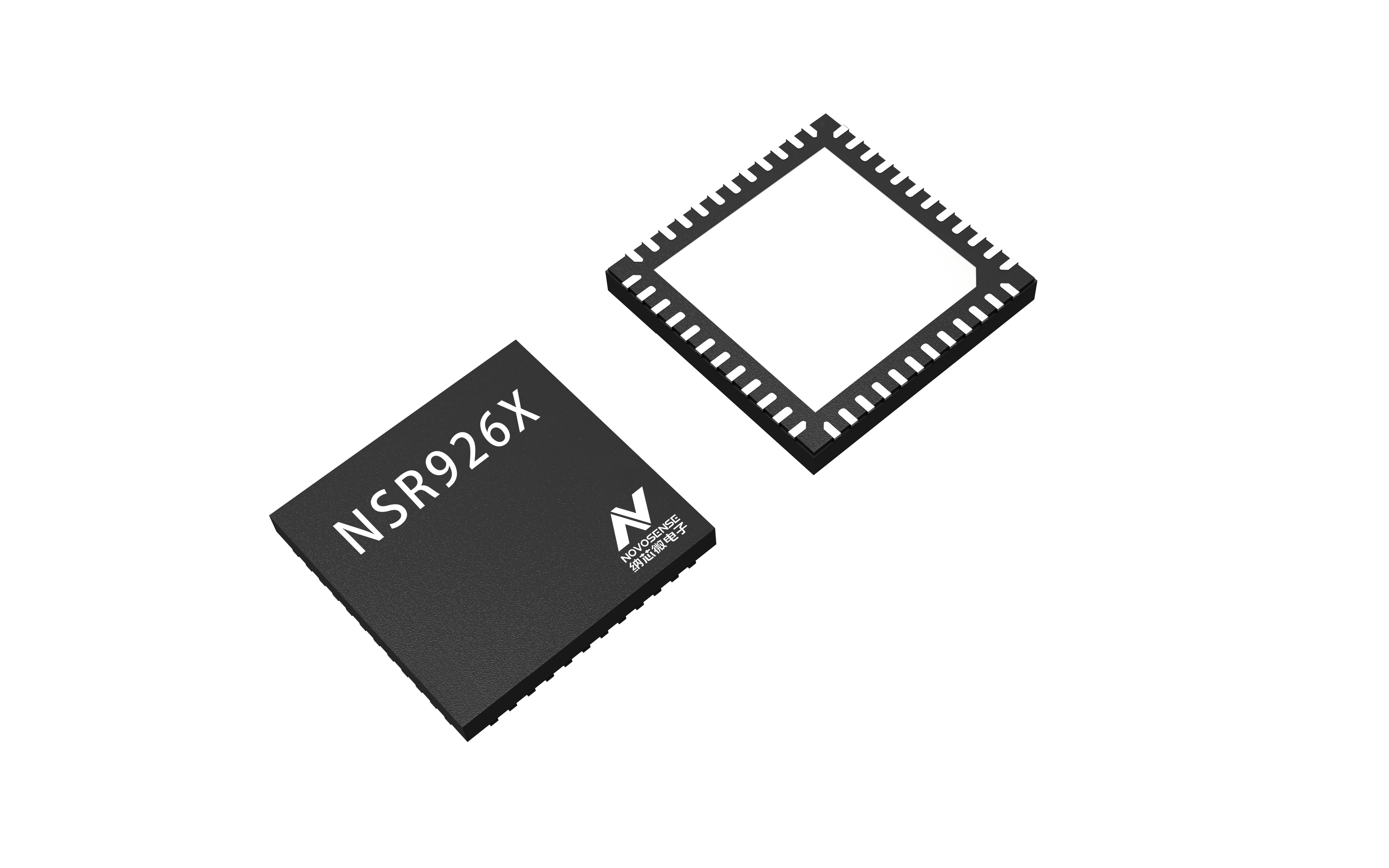

NSR926X采用7mm × 7mm QFN-48封装，带Wettable Flank结构，支持AOI检测，符合AEC-Q100 Grade 1车规认证，可广泛应用于车身控制�？椋˙CM）、尾门控制单元、转向系统�？�、挡位选择�？榈瘸翟氐缱酉低�。

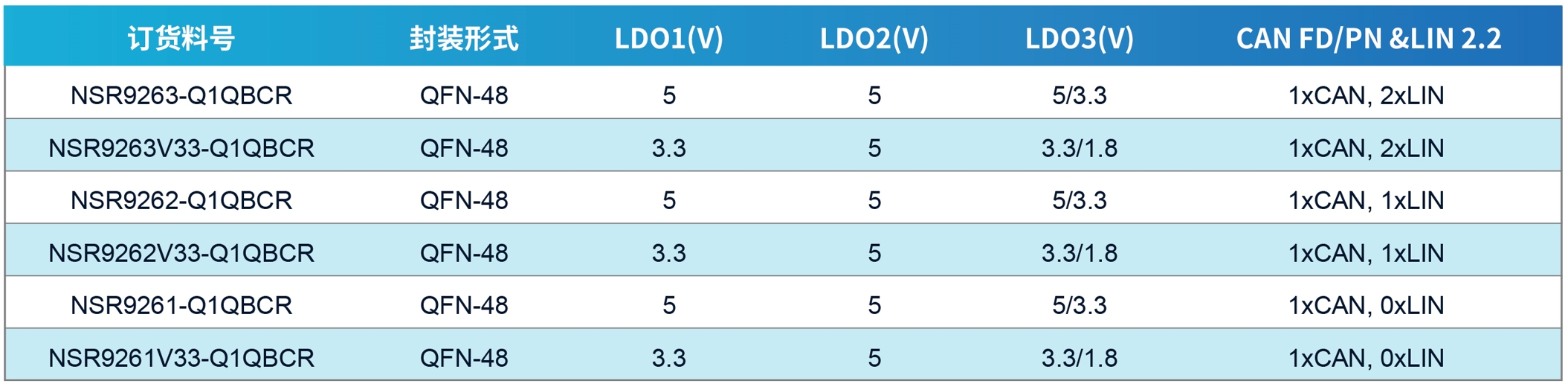

NSR926X系列产品选型表
产品亮点
集成三路LDO输出，满足多电压域供电需求
? LDO1：主稳压输出，提供5V/250mA（NSR926X）或3.3V/250mA（NSR926XV33），适用于MCU供电；
? LDO2：辅助稳压输出，5V/100mA，具备板外使用保护功能；
? LDO3：可配置电压输出，支持5V或3.3V（NSR926X）、3.3V或1.8V（NSR926XV33）选择，配合外部PNP晶体管可用于板外供电或与LDO1负载共享。
集成四路高边驱动，满足车身系统多样化负载控制需求
? HS1、HS2：3Ω导通阻抗，适配中等功率负载；
? HS3、HS4：6Ω导通阻抗，适用于轻载控制；
四路HS针对带大电容启动的应用场景进行了设计优化，兼顾启动性能与短路保护需求。
支持CAN FD与LIN总线通信，适配复杂车载网络架构
? CAN收发器：支持最高5 Mbit/s FD通信，兼容CAN 部分网络（Partial Networking, PN）功能与CAN FD容错模式，符合ISO 11898-2:2016与SAE J2284标准；
? LIN收发器：支持LIN 2.2协议，兼容ISO 17987-4与SAE J2602标准；
集成7种状态机模式，适配各种应用场景
? 初始化模式 - Init Mode；
? 正常工作模式 - Normal Mode；
? 低功耗模式 - Stop/Sleep Mode；
? 故障保护模式 - Restart/Fail-safe Mode；
? 用户调试模式 - Test Mode
集成完善的智能唤醒与系统监控/故障诊断功能
? WK端口支持电压检测及远程唤醒功能，具备高压测量功能，通过WK1与WK2可实现高压检测与备用测量模式切换；
? 16位SPI接口，支持灵活配置与系统状态监控；
? 故障输出/通用IO：3路Fail输出，支持故障状态显示，FO2/FO3可配置为通用IO或唤醒源；
? 集成Fail-safe安全机制、看门狗定时器（窗口模式与超时模式）、中断与复位输出功能
依托高集成、高可靠、低功耗、可扩展等优势，银河集团galaxyNSR926X系列SBC为下一代智能汽车电子系统提供稳定、灵活、可靠的一站式电源与通信支持平台！
