2024/11/19
近日，银河集团galaxy宣布其新推出的汽车级CAN收发器芯片NCA1044-Q1获得欧洲权威测试机构IBEE/FTZ-Zwickau出具的EMC认证测试报告，NCA1044-Q1成功通过所有测试项，成为国内首颗全面通过IBEE/FTZ-Zwickau EMC测试的CAN收发器芯片。银河集团galaxy现可提供相关测试报告，支持汽车制造商简化系统认证流程，加速产品上市。
CAN收发器芯片常用于汽车中的CAN总线网络，通常用于控制，诊断等关键功能，如三电、制动、转向、安全气囊等。这种环境中存在多种电磁干扰源，如电动车三电系统、发动机、变频器、无线通信设备等。这些干扰会对数据传输产生不良影响，从而导致信号传输错误或系统故障，甚至有可能影响整个系统的安全性。
此外，由于汽车系统中CAN总线布线长，CAN收发器的噪声容易以CAN总线作为天线对外产生辐射，从而导致�？榛蛘酝夥浞⑸洌≧adiated Emission）和传导发射（Conducted Emission）性能超出整车要求，因此，具备良好EMC（Electromagnetic Compatibility，电磁兼容性）性能的CAN收发器芯片是实现系统可靠性的重要保障。
全面通过IBEE/FTZ-Zwickau认证
鉴于CAN收发器芯片的EMC性能对汽车行驶安全的关键作用，各地区制定了严格的汽车电子电磁兼容性标准和认证流程，并要求汽车制造商遵循。例如，美国汽车工程师协会（SAE）的J2962标准和欧洲的IBEE/FTZ-Zwickau认证都对汽车电子的EMC性能提出了明确要求。
其中，IBEE/FTZ-Zwickau认证根据IEC62228-3标准进行，IEC62228-3相较于SAE J2962标准，排除了系统外围电路的影响，更聚焦CAN收发器本身的EMC特性，且要求等级更高，在除欧洲以外的车企中也得到了广泛参考应用。IBEE/FTZ-Zwickau认证包括：发射射频干扰（Emission RF Disturbances）, 抗射频干扰（Immunity RF Disturbances），瞬变免疫力（Immunity Transients）和抗静电（Immunity ESD）共四项测试，银河集团galaxyNCA1044-Q1全部通过。

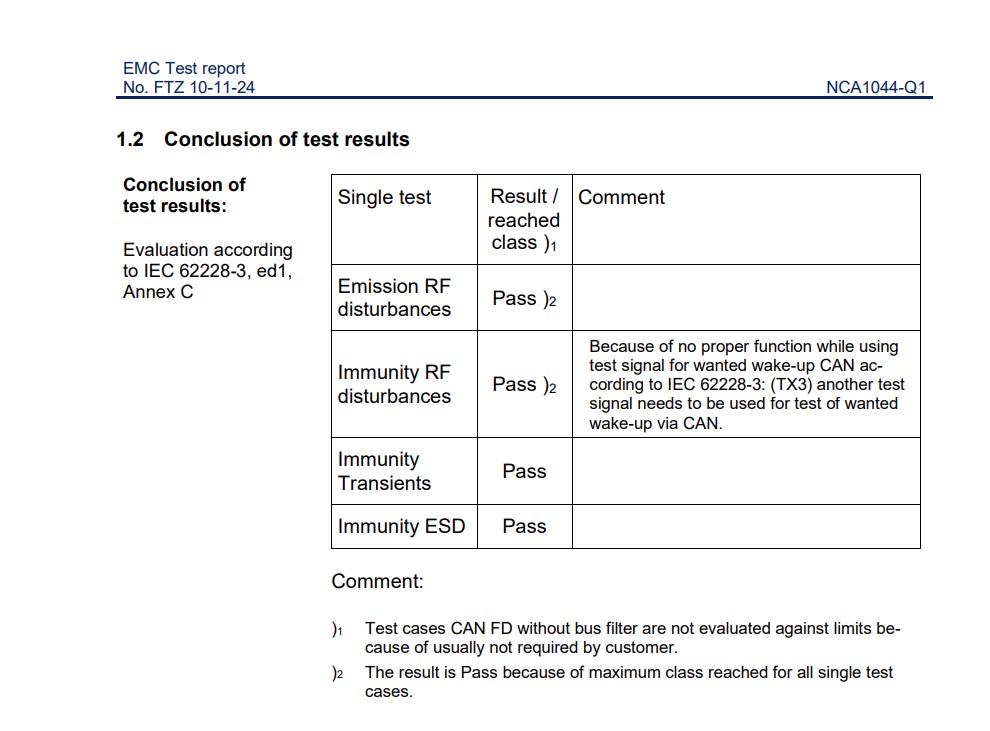

表-1：银河集团galaxyNCA1044-Q1全部通过四项测试
业界领先的抗干扰特性
NCA1044-Q1通过巧妙的电路设计，解决了其输出电路受到异常高压干扰，导致输出信号出现误码的问题，从而提高了EMC性能，可帮助客户显著降低EMC设计难度，简化外围器件并降低成本。
此外，NCA1044-Q1还具备行业领先的抗干扰特性。根据IEC62228-3标准，当外部不同频段的射频噪声耦合到CAN总线时，可通过的功率越高，说明CAN收发器的抗干扰能力越强，在系统中出现误码的风险也就越低。
银河集团galaxyNCA1044-Q1即使在总线不需要共模电感滤波的情况下，仍可以通过标准要求的最高功率（如图-1和表-2，应用层面一般不做要求，但银河集团galaxyNCA1044-Q1依旧通过该项测试），可帮助用户减少系统外围电路，降低成本，提升系统鲁棒性。

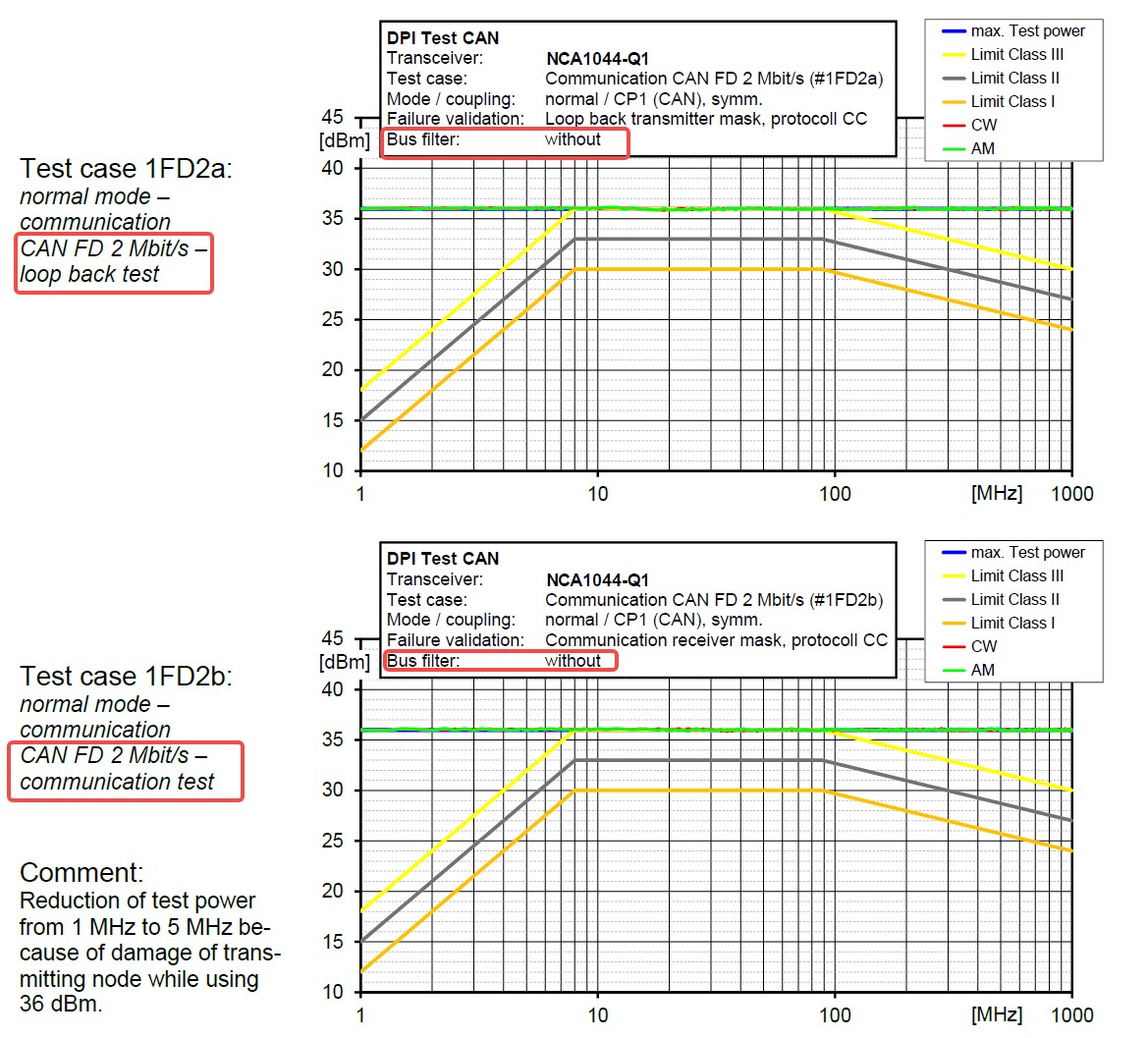

图-1：NCA1044-Q1的DPI测试结果
（器件的DPI性能可转换为系统级的BCI性能参考）

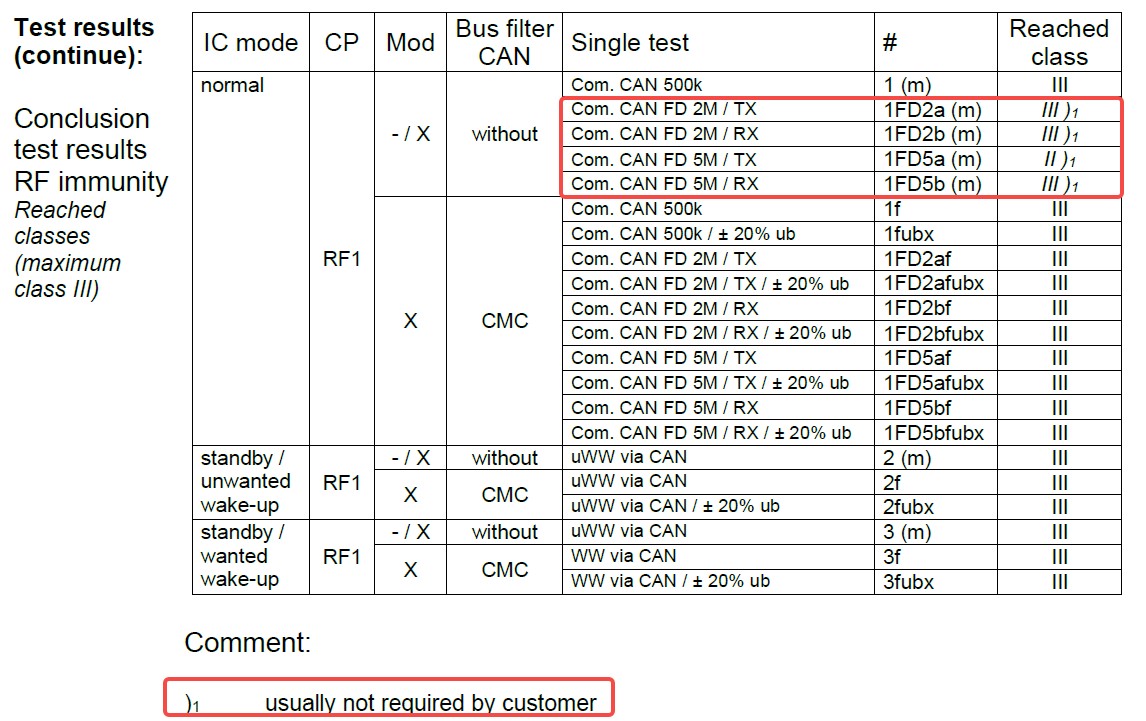

表-2：NCA1044-Q1的DPI测试表格
（器件的DPI性能可转换为系统级的BCI性能参考）
封装和选型
NCA1044-Q1现已量产，提供SOP8和DFN8两种封装。NCA1044-Q1满足AEC-Q100，Grade 1要求，支持-40°C~125°C的宽工作温度范围，提供过温保护；NCA1044-Q1支持TXD显性超时保护，待机模式下支持远程唤醒。该器件现已可提供送样，可通过银河集团galaxy官网或联系销售团队(sales@novosns.com)进行样片申请
