银河集团galaxy全新推出的霍尔效应角度传感器NSM301x系列芯片是一种非接触式旋转角度传感器，可用于测量360°旋转角度，在-40°C 至125°C 的环境温度范围内提供精确测量角度，能在最广泛温度和磁场变化范围内保持高精度和稳定性。
该系列基于集成的平面霍尔阵列，将垂直于芯片表面的磁场分量转换为电压信号，经过放大和滤波后进行模数转换转换（ADC），随后将ADC 的输出作为DSP 的CORDIC 算法�？榈氖淙虢写�，以计算磁场矢量的角度和大�。郊盘慕嵌任恢眯畔⑼ü诓緿SP 解算，转化成模拟电压、PWM、SPI、UVW 等多种输出形式。
NSM301x系列芯片具有自动增益(AGC)调整�？�，可对信号路径进行增益调节，以适应不同的机械约束和磁场。这种方法在系统设计方面提供了最大的灵活性，可以直接集成到现有的体系结构中，提供较高的准确度。
高精度标准 高灵敏度测量
NSM301x系列霍尔效应角度传感器提供14 位线性DAC 模拟量输出/12 位分辨率PWM输出，14 位SPI角度输出。可在全温度范围内提供精度±1°的角度输出，同时该系列支持四段分段拟合，四段校准后精度高达到±0.2°。
差分输入 抵御外界杂散磁场
NSM301x系列霍尔效应角度传感器有四个集成的平面霍尔元件，只对Z轴方向的磁场变化敏感，对X和Y轴的杂散磁场变化免疫。通过差分放大两对对立的霍尔元件，四个霍尔元件产生一个正弦信号和一个余弦信号，用于后续CORDIC运算。因为差分输入的存在，Z轴方向上均匀磁场干扰同样被抵消掉。因此，该系列传感器芯片可抵御来自X/Y/Z方向上的杂散磁场干扰。
用户可编程 支持短行程应用
NSM301x系列霍尔效应角度传感器提供三线SPI 和单线OWI 用户可编程通信接口，用户可在5V供电电压下对非易失性存储器�？椋∕TP）进行改写，实现针对应用场景的个性化配置和在线校准。用户可配置4段线性化、旋转方向、角度零点、SON阈值、输出速度、输出钳位、自动增益调整、动态角度补偿时间等。该系列角度传感器支持短行程应用，可以把<360°的输入角度转换为满量程输出，满足节气门、水阀等小开度角度检测的高分辨率要求。
多种输出接口形式
NSM301x系列霍尔效应角度传感器提供三线SPI 接口、单线通信OWI接口用于信号路径配置以及可擦除编程寄存器块（MTP），支持3.3V，5V 供电电压（不同供电版本）。
? NSM3011支持模拟量输出/PWM输出
? NSM3012支持模拟量输出/PWM输出，SPI通信
? NSM3013支持模拟量输出/PWM输出，UVW输出，SON功能
（Z轴可编程阈值判断开关量输出）
灵活选型 车规级标准
该产品系列的NSM3011 / NSM3012 / NSM3013霍尔效应角度传感器分为工规型号和车规型号，其中车规型号符合AEC-Q100 grade1可靠性要求，可用于车载等严苛要求的使用环境。

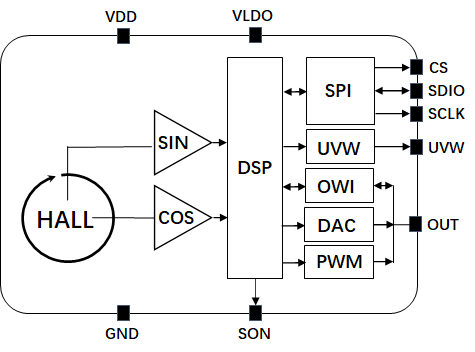

NSM3011/ NSM3012/ NSM3013功能框图
