NSIP6055x 是一款推挽式变压器驱动器，专为体积小、待机功耗低的低功耗隔离电源而设计。电路外围只需简单的输入和输出滤波电容、隔离变压器和整流电路。其内部集成振荡器提供一对高精度互补信号，以驱动两个 N 沟道 MOSFET。芯片内部采用对称结构设计，可有效保证两个功率 MOSFET 的高度对称性，避免电路工作过程中产生磁偏。通过对输出开关电压的压摆率控制和扩频时钟（SSC），实现了超低噪声和电磁干扰。内部保护功能包括过流保护、欠压锁定、热关断和前断电路。NSIP6055A 具有 160 kHz 内部振荡器，适用于需要尽量减少辐射的应用。NSIP6055B 具有 420 kHz 内部振荡器，适用于需要更高效率和更小变压器尺寸的应用。
产品特性
? 用于变压器的推挽式驱动器
? 支持 2.25V 至 5.5V 电源
? 高输出驱动：5V 电源时为 1A
? 精密内部振荡器选项：160 kHz (NSIP6055A) 和 420 kHz (NSIP6055B)
? 超低 EMI
? 过流保护 (OCP)
? 过温保护
? 软启动以降低浪涌电流
? 扩频时钟
? 压摆率控制

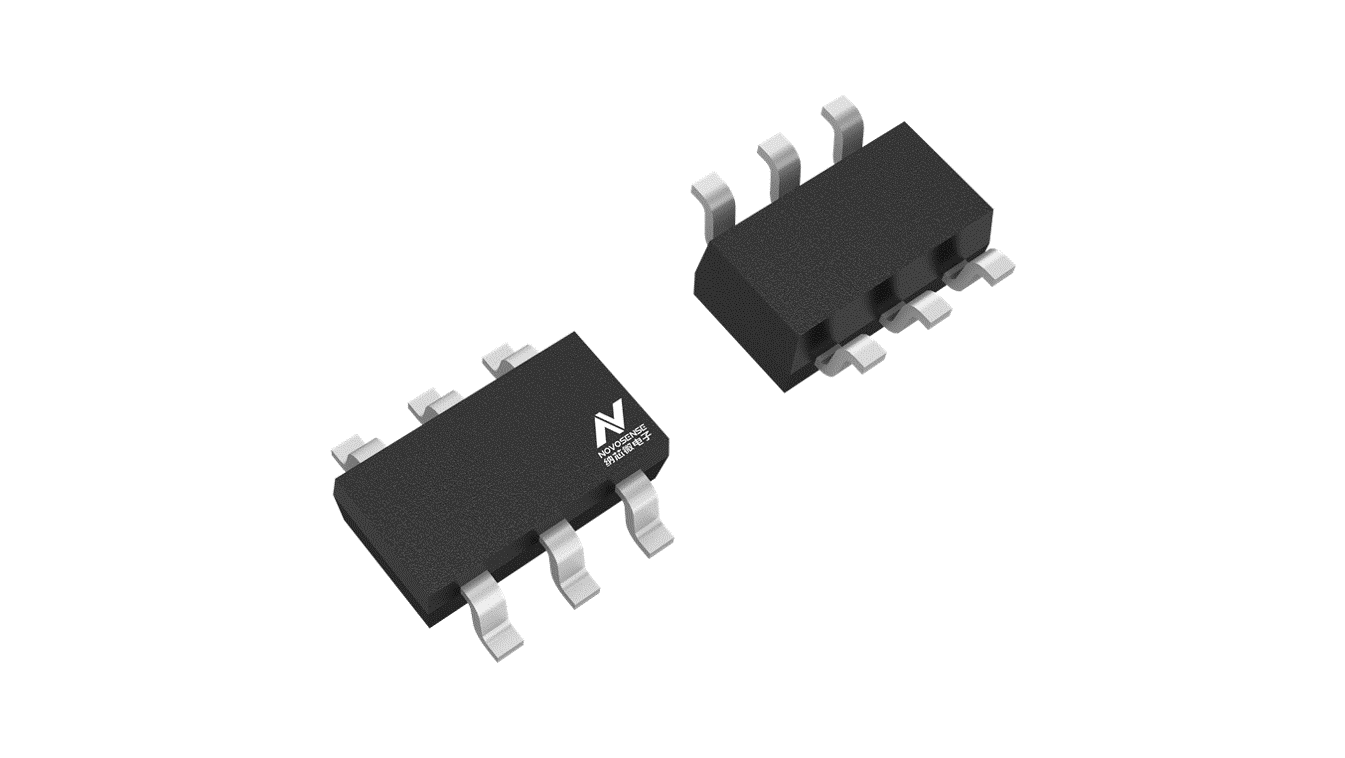

? SOT-23 (6) 封装
? 符合 RoHS 和 REACH 规范
应用场景
? 用于 I2C、CAN、RS-485、RS-422、RS-232、SPI、低功耗 LAN 的隔离接口电源
? 工业自动化
? 医疗设备
? 过程控制
? IGBT 栅极驱动电源

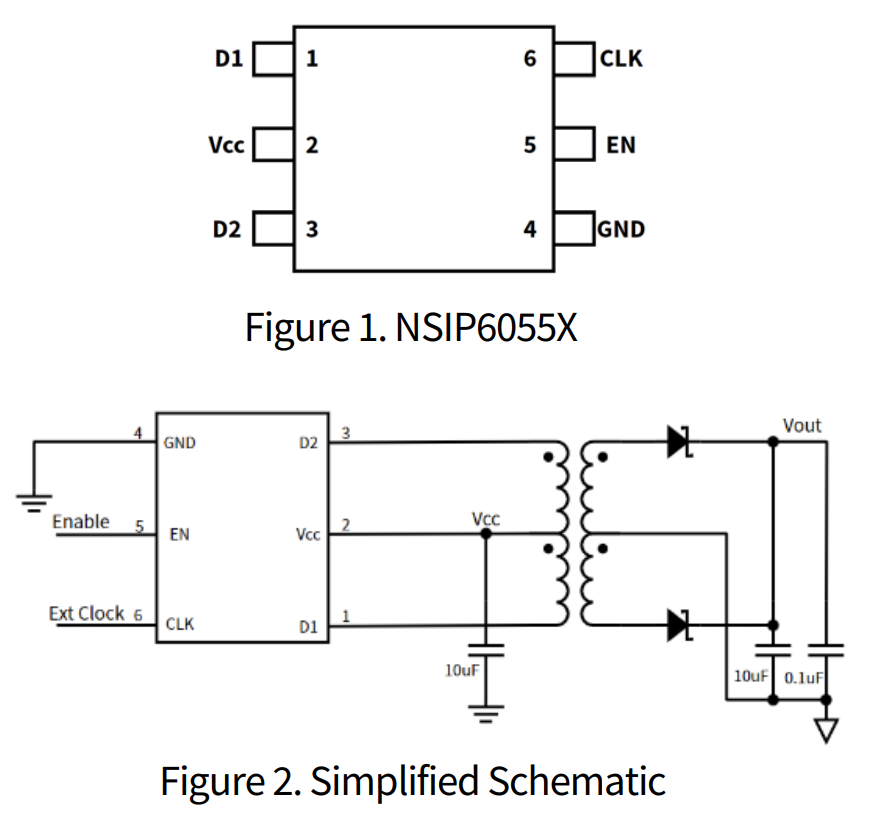

功能框图
