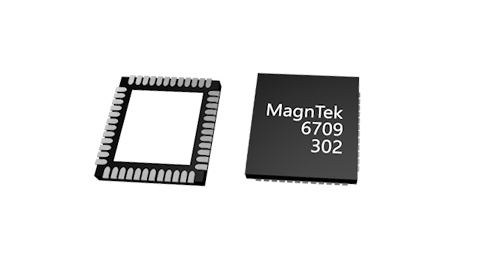

MT6709是麦歌恩微电子推出的新一代针对外部线性霍尔（配合1对极磁环工作）输入的正、余弦模拟信号进行角度计算的解码芯片。随着转动轴带动单对极磁环（一个N极、一个S级）转动，在磁环四周互成90°摆放的四颗线性霍尔芯片会感应输出正、余弦的模拟信号，MT6709对这四路差分正、余弦模拟输入信号进行补偿、计算、解码之后，可以得到分辨率为17位的绝对角度数据；角度数据会被进一步编码成最高分辨率为2,500脉冲/周期或者是10,000步/周期的AB增量信号；MT6709也提供了UVW输出，分辨率支持1~63对极/周期。MT6709提供了3线SPI接口，供上位机或者MCU来读取芯片内部的17位绝对角度数据。同时单线输出的PWM也可提供分辨率为12位的角度数据。STATUS和FAULT中断引脚，会实时输出芯片的一些工作状态和诊断信息。MT6709的核心优势在于提供了用户端简洁自校准模式。用户无需和MT6709芯片进行数据交互、无需参考源、只需运动若干周期，就可以补偿外部输入的正、余弦信号的失调、幅度和相位等误差。
产品特性
? 工作电压(V)：3.3~5.0
? 工作温度 (℃)：-40~125
? 功耗：20mA
? ABZ增量输出：1~2500脉冲/周期
? PWM输出：12bit/周期
? UVW增量输出：1~63对极/周期
? 分辨率：17位
? ESD：>4000V
? 封装：QFN7x7
