NSL21924 是一款24通道、每通道100mA电流输出能力的High-Side汽车级LED驱动器。该器件支持灵活的2位全局、6位独立电流设置，并支持灵活的12-bit PWM调光。NSL21924支持创新型Supply Thermal Sharing技术，有助于降低驱动IC温升，提高驱动电流能力。NSL21924支持LED开路、LED短路和单 LED 短路等诊断特性。当系统中MCU通讯异常时，该器件内置的可配置看门狗可以自动设置故障安全状态。配合其内部的可编程EEPROM，NSL21924可针对不同应用灵活设置故障安全状态。NSL21924A为NSL21924默认地址扩展PN，在不进行EEPROM烧录的情况下，NSL21924A依靠Addr引脚即可满足额外扩展8位地址设计。
产品特性
? 满足AEC-Q100 Grade1 车规要求
? 24通道高精度电流源
? 每通道100mA输出电流能力
? 12-bit 独立PWM调光
? 支持Phase shift PWM调光
? 低Dropout电压 600mV max. at 50mA
? 基于VS Shunt电阻的创新性热共享特性
? 基于UART协议的通讯接口，支持最高2Mbps通讯速率
? 可配置LED开路和LED短路检测阈值
? 完整诊断和保护功能
? 内置EEPROM，满足Fail Safe安全需求
? 提供功能安全ASIL-B版本
? HTSSOP38封装
应用场景
? 车尾灯
? 车外照明
? 汽车ISD/ISC照明应用
? 其他车身照明

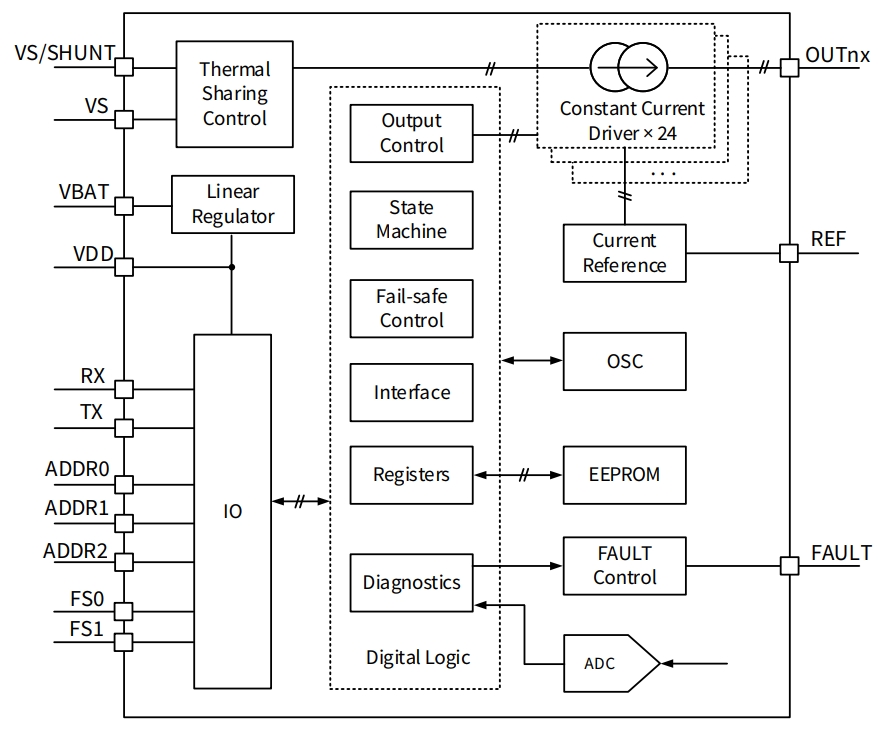

功能框图
