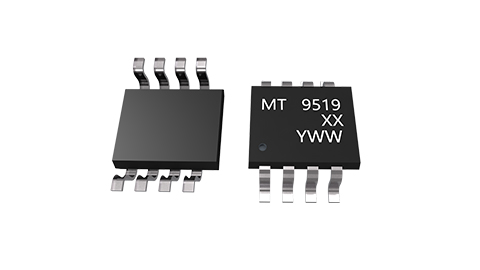

MT9519：线性霍尔电流传感器

MT9519 产品系列是一款利用内置集磁片将垂直磁场转换为平行磁场技术（HMD）的传感器IC。传统的平面霍尔技术仅对垂直于IC 表面施加的磁通密度敏感。利用HMD 技术的传感器IC 仅对平行于IC 表面施加的磁通密度敏感。这是通过在芯片上放置两片集磁片的方式实现的。该芯片是一颗高度集成的霍尔传感器IC，它提供与水平施加的磁通密度成比例的模拟电压输出，因此它适合于电流测量。由于它的体积小并且使用SOP-8 的贴片封装，所以非常适合作为PCB 或母线安装的开环电流传感器。它适用于从几十安培到1000 安培的各种电流范围。


产品特性

?  客户可编程

?  典型精度：±1.0%（25℃）

?  高线性度：±0.5%（25℃）

?  高带宽：250kHz

?  宽工作温度范围：-40℃ ~150℃

?  快速的输出阶跃响应时间：2.2 μs ( 典型)

?  封装形式：SOP-8

?  在全工作温度范围内的温度稳定性：

 ±1.5%（ 25℃ ~125℃）

 ±1.5%（-40℃ ~25℃）

?  比例输出模式

?  极其稳定的静态输出电压

?  符合RoHS 规定：(EU)2015/863


应用场景

?  车载驱动电机逆变器电流检测

?  光伏逆变器

?  电池管理

?  不间断电源供应

?  过流保护

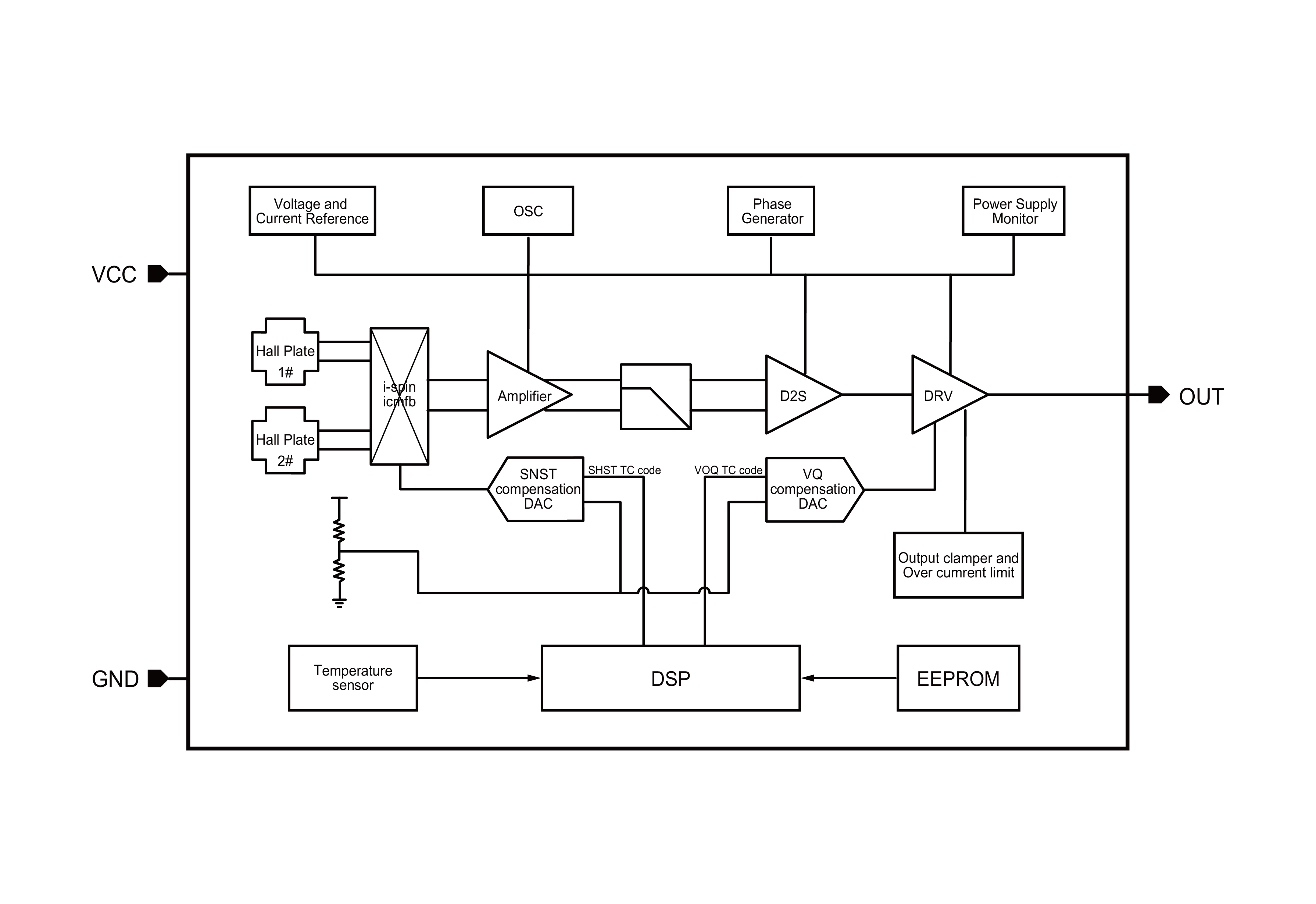

功能框图
