NSI6602是一系列高可靠性的隔离式双通道栅极驱动器IC, 可以设计为驱动高达2MHz开关频率的功率晶体管。每个输出可以以快速的25ns传播延迟和5ns的最大延迟匹配来提供最大4A/6A的拉灌电流能力。NSI6602在5*5mmLGA13封装中按照UL1577提供2500Vrms隔离, 在SOP16封装中提供3000Vrms隔离, 在SOW16和SOW14封装中提供5700Vrms隔离。100kV/us的最小共模瞬变抗扰度(CMTI)提高系统鲁棒性。该驱动器的最大电源电压为28V,而输入侧则接受2.7V至5V的电源电压。所有电源电压引脚均支持欠压锁定(UVLO)保护。
产品特性
? 隔离式双通道驱动器
? 输入侧电源电压: 2.7V至5.5V
? 驱动器侧电源电压：使用UVLO时高达28V
? 峰值4A/6A拉灌电流能力
? 高CMTI: ±100KV/μs
? 19ns典型传播延迟
? 5ns最大延迟匹配
? 6ns最大脉冲宽度失真
? 可编程死区时间
? 接受最小输入脉冲宽度20ns
? 工作温度 -40℃~125℃
? 封装形式：LGA13, SOW14, SOW16, SOP16
安全认证
? UL1577认证:

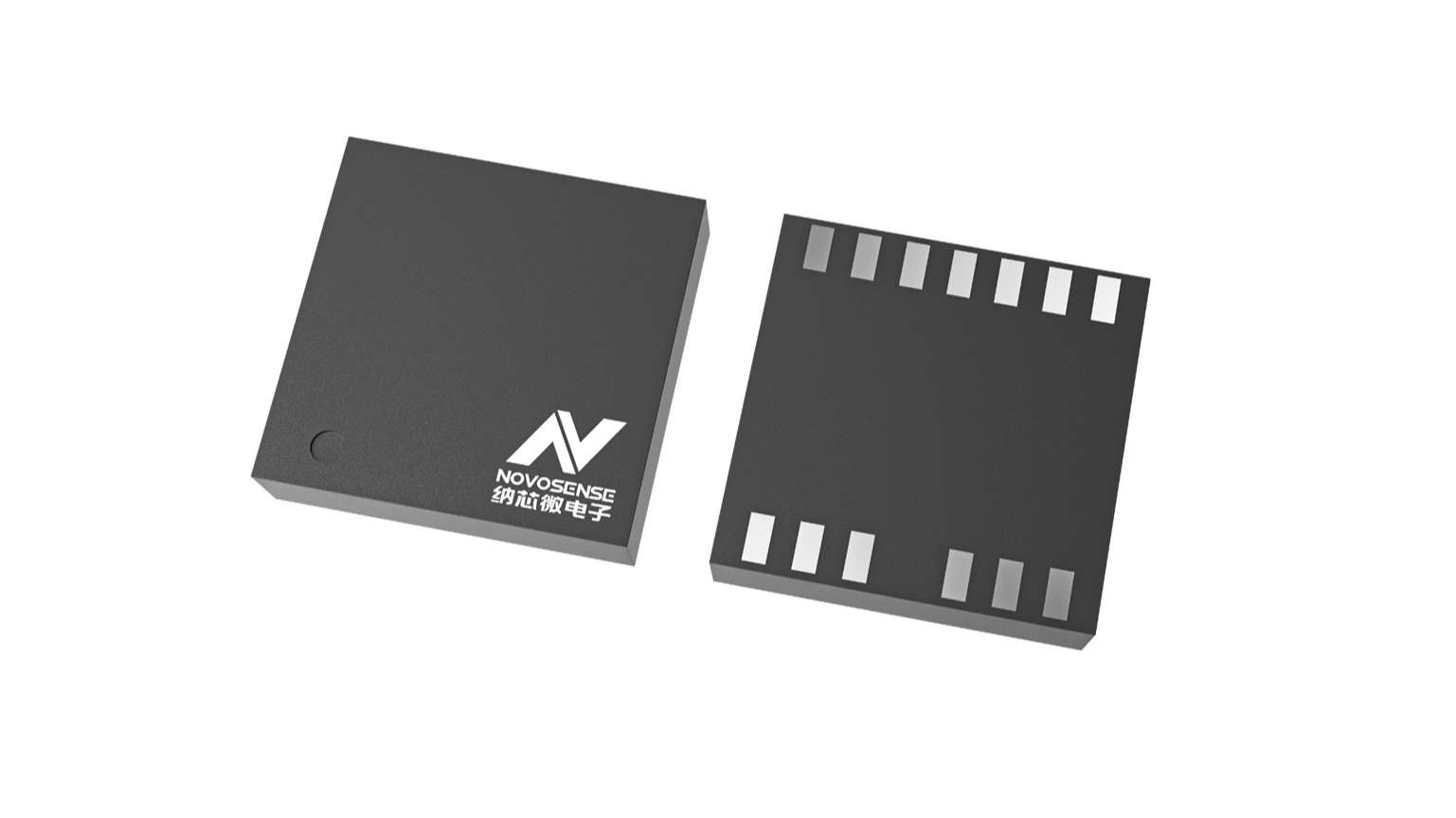

LGA13：1分钟 2.5kVrms

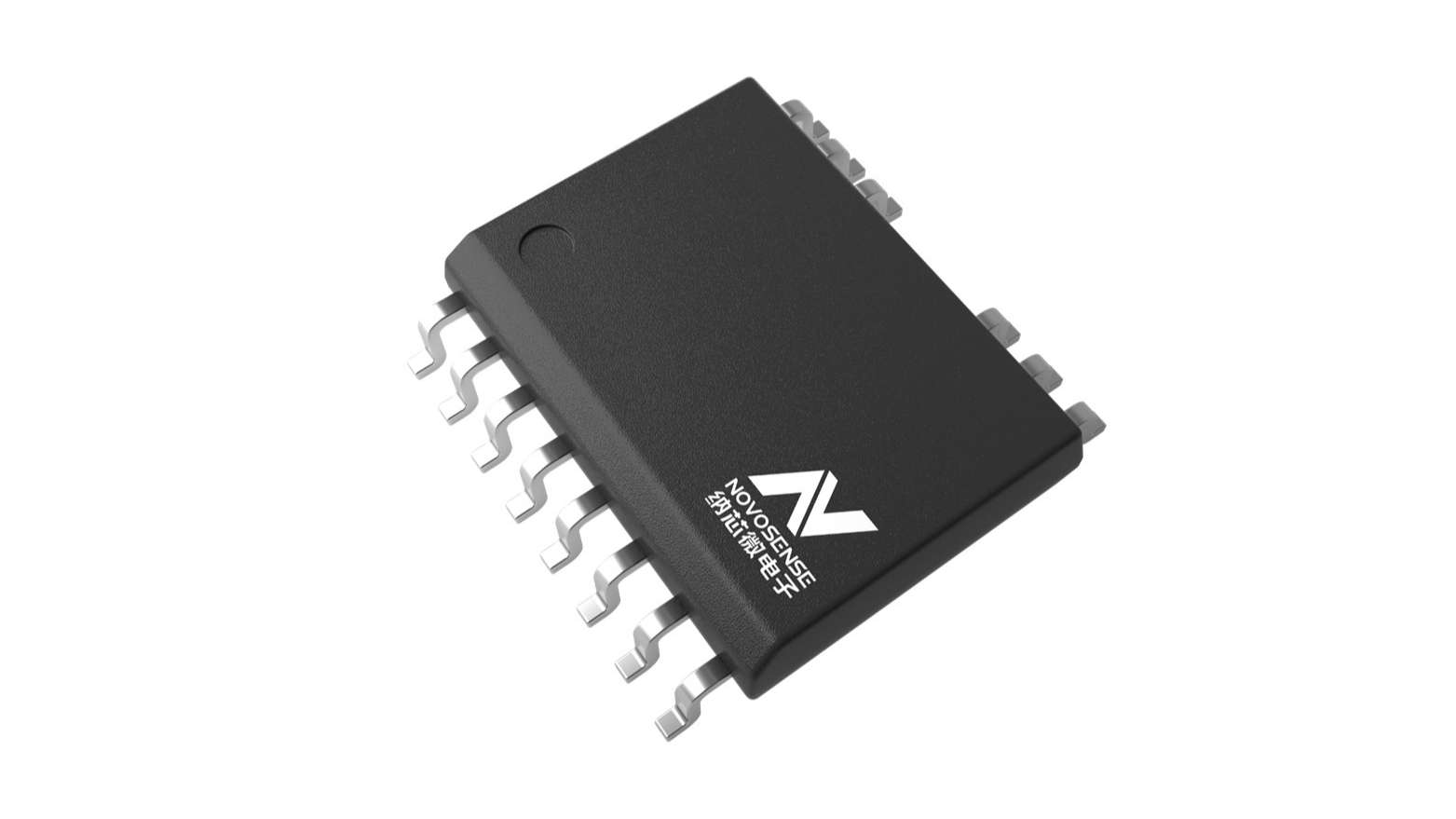

SOW14：1分钟 5.7kVrms

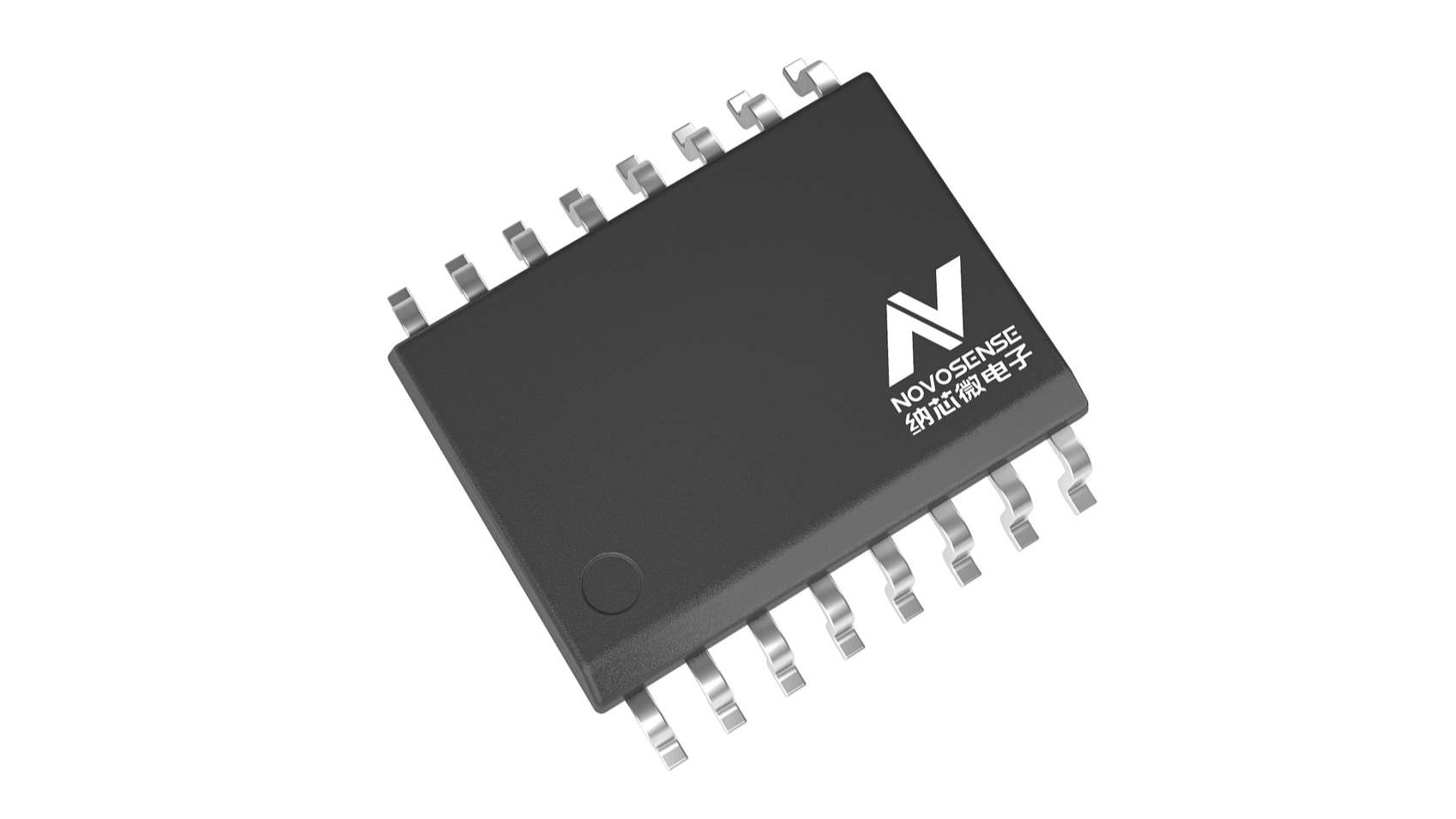

SOW16：1分钟 5.7kVrms
SOP16：1分钟3kVrms
? CQC认证：符合GB4943.1-2011
? CSA认证：组件符合5A
? VDE认证：DIN V VDE V 0884-11：2017-1
应用场景
? 服务器，电信和工业中的隔离式DC-DC和AC-DC电源
? DC-AC太阳能逆变器
? 电机驱动和EV充电
? UPS和电池充电器

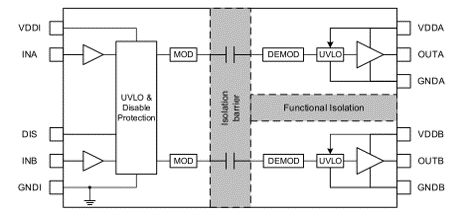

功能框图
