NSI1306是一款高性能Σ-Δ调制器，基于NOVOSENSE电容隔离技术，其输出与输入分离。该器件的线性差分输入信号范围为±50mV(满量程±64mV)或±250mV范围(满量程±320mV)。差分输入非常适合需要隔离的高压应用中基于分流电阻的电流检测。模拟输入经过放大，并由二阶Σ-Δ调制器连续采样，然后转换为高速，单比特数据流。输出数据与外部时钟同步，时钟上升沿有效，频率范围为5MHz至21MHz。通过使用适当的数字滤波器(例如sinc3滤波器)来抽取比特流，该器件可以在78.125KPS的条件下以20MHz的主时钟实现16位分辨率和86dB/82.5dB信噪比(SNR)。故障安全功能包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。
产品特性
? 高达5000Vrms的绝缘电压
? 时钟频率：5MHz至21MHz
? ±50mV或±250mV线性输入电压范围
? 出色的直流性能：
? 失调误差：±50μV或±100μV(最大值)
? 失调漂移：±0.5μV/℃或-0.5~1.5μV/℃(最大值)
? 增益误差：±0.2％(最大值)
? 增益漂移：±40ppm/℃(最大)
? 信噪比：82.5dB或86dB(Typ)
? 高CMTI：150kV/us(典型值)
? 系统级诊断功能：
? AVDD监控
? 输入共模过压检测
? 工作温度：-40℃?125℃

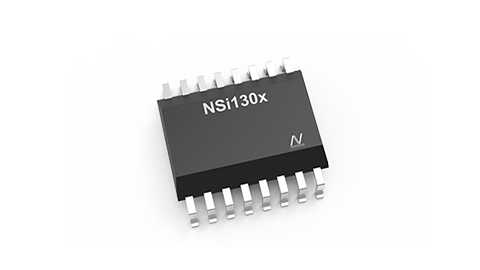

? 封装：SOP8(300mil)/SOP16(300mil)
安全认证
? UL1577认证: 1分钟 5kVrms
? CQC认证：符合GB4943.1-2011
? CSA认证：组件符合5A
? VDE认证：DIN V VDE V 0884-11:2017-01
应用场景
? 分流电流监控
? 交流电机控制
? 电力和太阳能逆变器
? 不间断电源供应
? 车载充电器

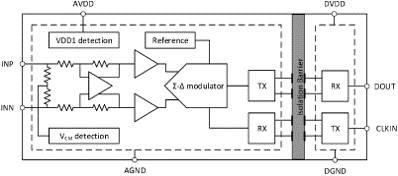

功能框图
