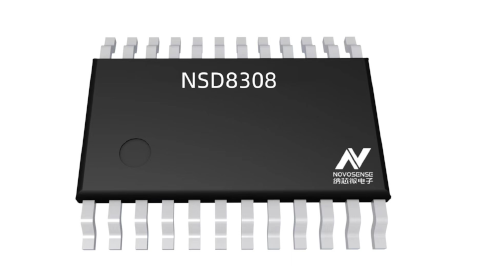

40V 8通道半桥驱动芯片

NSD8308 – Q1是一款多通道半桥驱动芯片，内部集成8通道半桥，通过灵活配置，芯片可以支持多种不同的负载类型包括直流有刷电机，步进电机，继电器和LED等。该芯片内置PWM生成器，仅通过SPI即可实现配置PWM频率与占空比以达到控制负载的功能，可应用于直流有刷电机软启动与LED调光等；同时该产品提供智能诊断功能，帮助车机系统判断负载连接状态，如果出现断线或者短路情况，外部MCU可以通过芯片内部寄存器获取独立通道的报错信息。

产品特性

?  宽工作电压范围4.5V –36V（耐压40V）

?  导通电阻（HS + LS）1.7 Ω

?  峰值电流1.3A

?  PWM生成器支持可配置频率与占空比

?  开路诊断

?  欠压保护与过压保护

?  工作温度：-40°C~125°C

?  AEC-Q100认证

应用场景

?  汽车车身控制器

?  汽车区域控制器

?  汽车空调控制器

功能框图

图表 3 NSD8306功能框图2.png
