NSUC1500 是一款基于 ARM Cortex-M3 的 MCU，集成了 4 路 LED 驱动器，用于控制 RGB（或 RGBW）环境光。它提供了一款 32 位微控制器，配备 32KB 闪存、2KB EEPROM、15KB ROM、LDO 以及支持 LIN 自动寻址的 LIN 收发器。该芯片支持 UDS 升级软件，使用 ROM 代码，因此无需占用闪存空间。芯片还配备 4 路 16 位 EPWM，每个通道的时钟为 32MHz，且每个 LED 驱动通道最大可提供 64mA 电流。 为实现温度补偿和 PN 结电压管理，NSUC1500 集成了温度传感器和电压感应电路，能够通过 ADC 进行采样。此外，通过 ADC 获取 RGB 的差分前向电压，可以有效补偿 LED 温度的全范围变化和长期漂移。
产品特性
? ARM Cortex-M3 32 位内核
? 32KB 闪存（ECC），2KB EEPROM（ECC）
? 2KB SRAM，512B 数据 RAM，512B NVR（ECC）
? 32MHz 高精度振荡器
? 35KHz 低功耗低速时钟
? 宽频带 PLL（最高 32MHz）
? 6V 至 28V 宽电源电压范围
? 1 个 12 位高精度 ADC
? 4 路高精度 LED 驱动器，最大电流 64mA
? LIN PHY 和 LIN UART 控制器支持 LIN 2.x 和 SAE J2602
? 4 路增强型 PWM（16 位）输出，用于 LED
? 2 个 16 位通用定时器
? 1 个数字看门狗和 1 个窗口看门狗
? 1 个 SPI（主机）和 1 个 SSI（从机），支持 4 线或 3 线通信
? 频率扩展谱（内部时钟）
? 完整的保护和诊断功能：
LIN 接口故障
RGB 故障
电压供应故障
热关断
? 支持 ROM 中的 UDS 启动加载程序

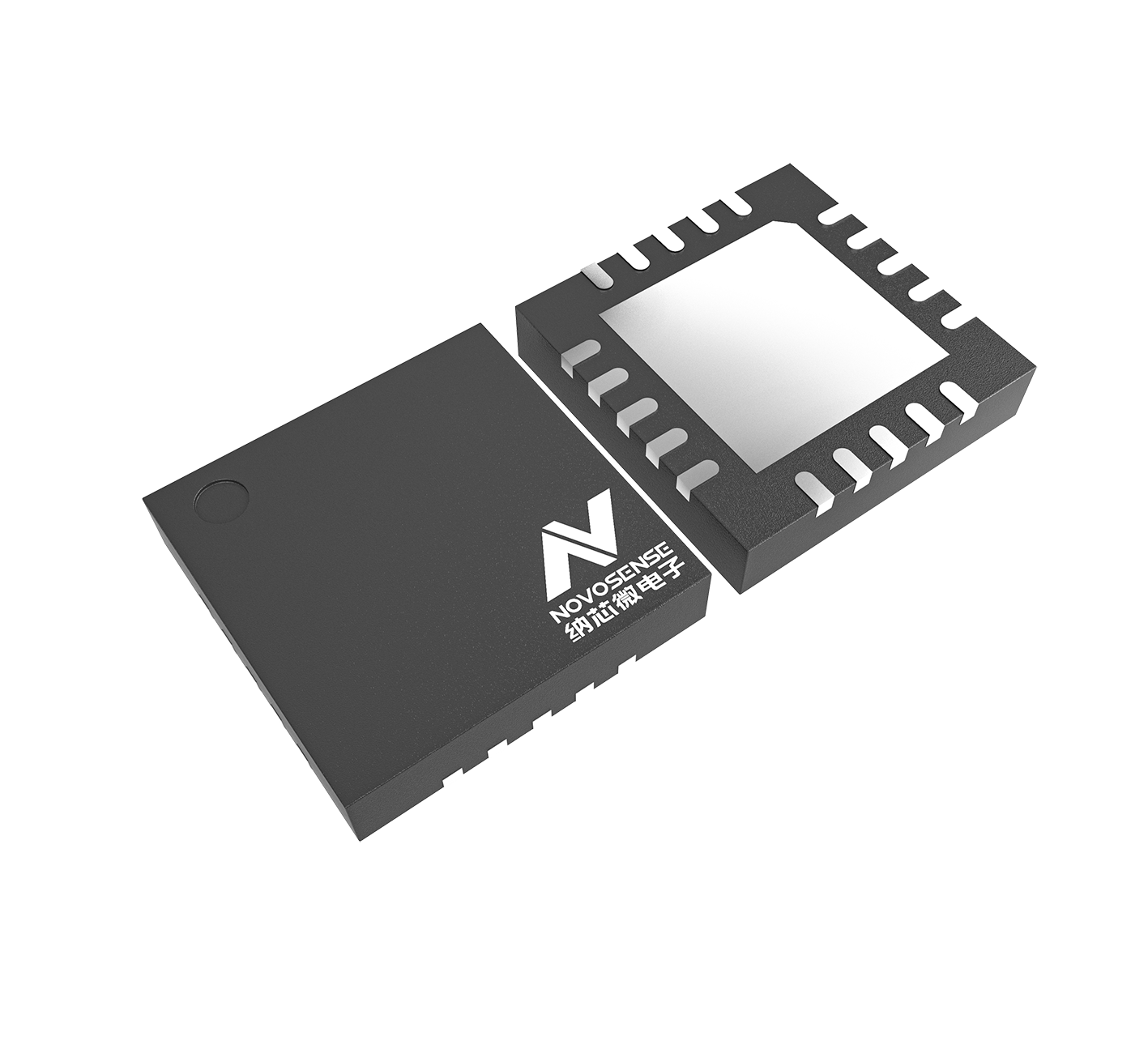

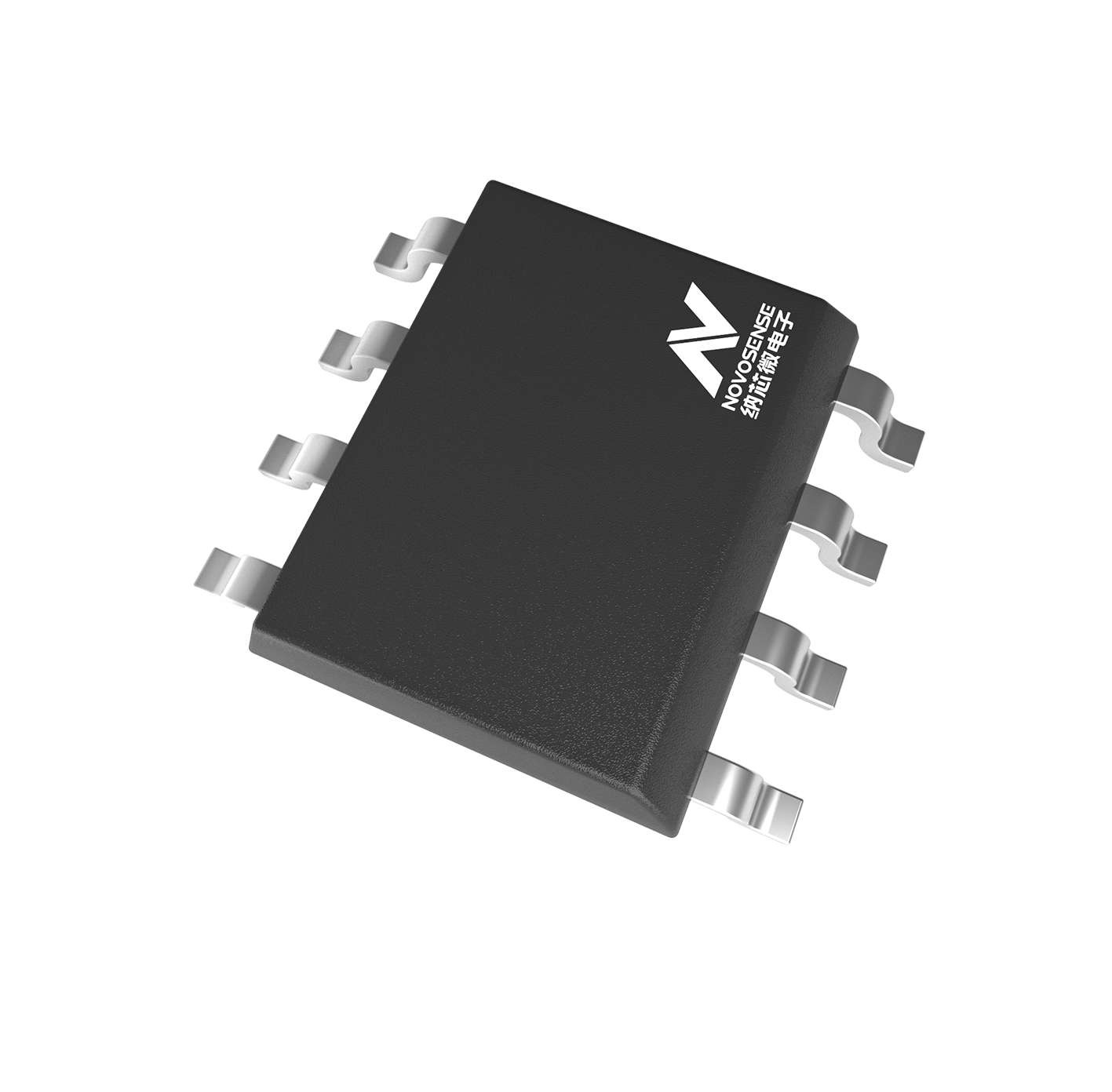

? 封装：QFN-20 / SOP8 / HSOP8
? 符合 AEC-Q100 Grade 1 可靠性标准
? 符合 ROHS 和 Reach 标准
应用场景
? 汽车内饰灯�？�
? 汽车充电门
功能框图
