120V半桥栅极驱动器

NSD1224x是一款功能强大的120V半桥栅极驱动器，由于具有 3A/-4A 的峰值灌电流和拉电流以及较低的内部开关导通电阻，能够在 MOSFET 米勒平台转换期间以极低开关损耗驱动大功率 MOSFET 。NSD1224x输入引脚和 SW 引脚能够承受较大的负压，提高了系统可靠性。输入互锁功能可以防止桥臂直通，高侧和低侧驱动器级均配有欠压锁定 (UVLO) 功能，较小的传播延迟和延迟匹配可尽可能降低死区时间要求，从而进一步提高效率。NSD1224x内部集成自举二极管无需使用外部分立式二极管，节省布板空间和降低系统成本。

产品特性

- VDD供电耐压20V

- SW桥臂中点耐压-10V到115V

- 输入引脚耐受负压-10V

- HS电压变化斜率50V/ns

- 峰值驱动电流3A/-4A

- 兼容CMOS/TTL电平输入

- 输入互锁功能

- 高低侧输出独立UVLO保护

- 集成高压自举二极管

- 输入输出延时典型值16ns

- 高低边传输延时匹配典型值1ns

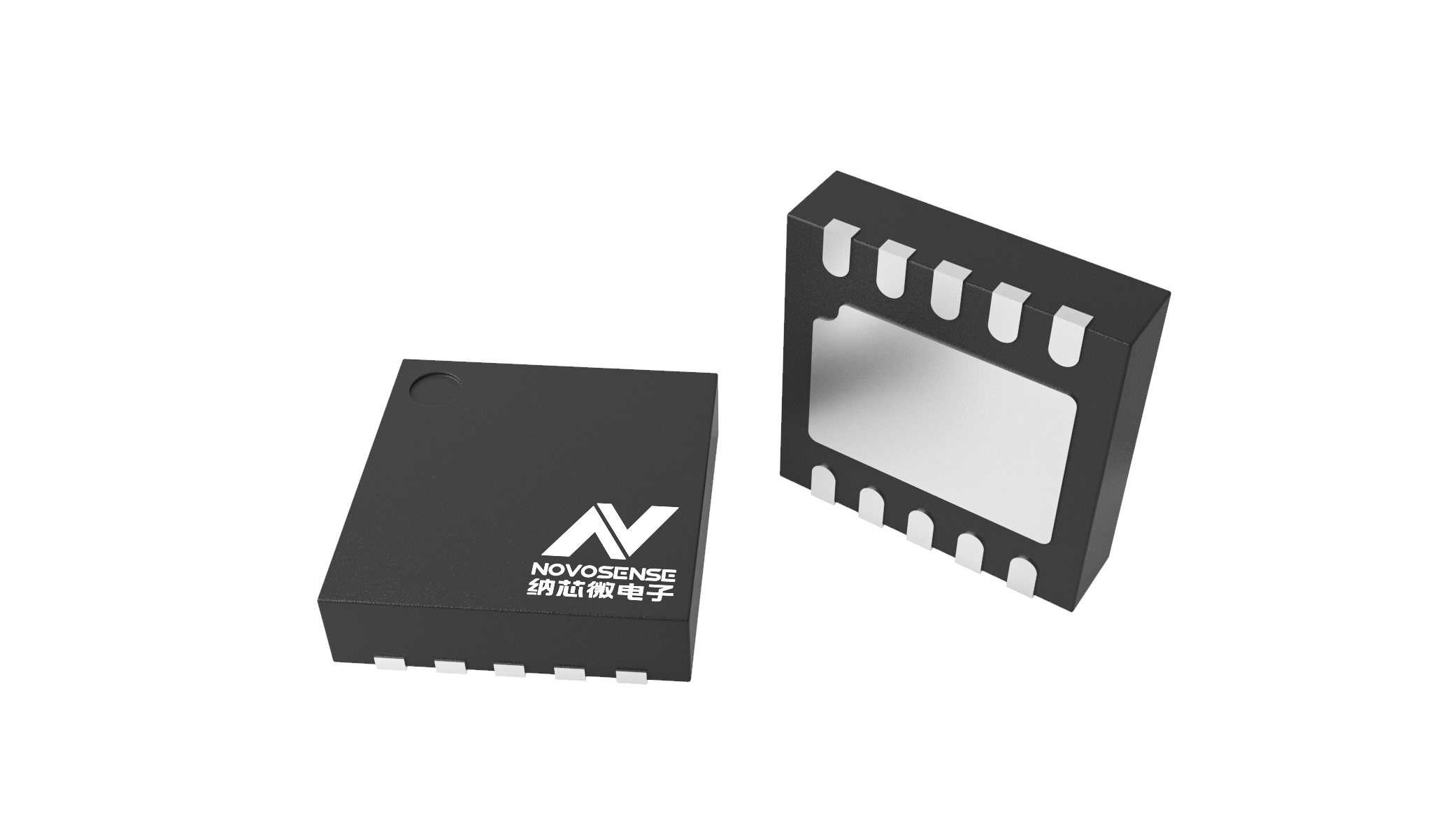

- DFN10封装有使能引脚，待机时静态功耗低至7μA

- 结温范围-40°C~150°C

应用场景

- 微逆、功率优化器

- 电源�？�

- 新能源汽车
